コ・ジェネレーションバーナ排気再燃システム対応RPG型バーナシリーズ

RPG型（排気再燃バーナ）は、ガスタービン（GT）排ガスを、バーナの燃焼用空気として再利用したコージェネレーション専用バーナです。 パッケージボイラから発電用ボイラまで適応でき、大量に蒸気が必要とされる工場などに最適なバーナです。

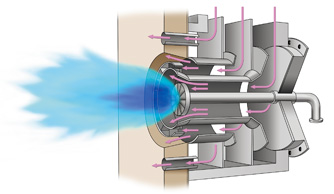

構造

タービン停止時に、フレッシュエア燃焼モードに切り替えて運転する場合、燃焼効率をキープするため、最低必要風圧を確保する必要があり、 その手段としてウインドBOXを三層構造（一次、二次、三次）にして、低供給風圧でも最高の燃焼が出来るような構造を採用しています。

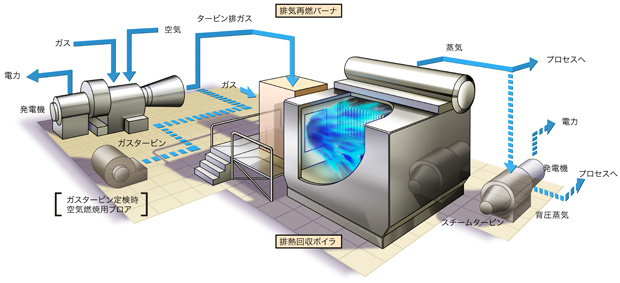

システム構造例

特徴

• ガスタービン停止時に、FDFによるボイラ単独運転が可能です。
• 排気再燃モードにおける低O₂（残存O₂、3%以下）運転が可能です。
• 既設ボイラへの適応が容易に出来ます。
• 低NOx値（60ppm 0%換算 at GT排ガス.O₂＝15%、500°C）をクリア出来ます。
• マルチバーナへの適応が可能です。
